Оборудование

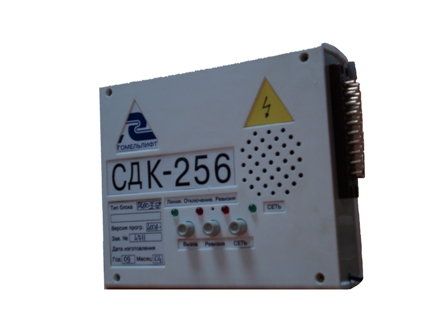

Блок лифтовой (БЛ)
БЛ устанавливается в машинном помещении в непосредственной близости от станции управления лифтов и подсоединяется к контрольным точкам.
Основные функции БЛ:
-передача информации о состоянии датчиков лифта на пульт диспетчера,
-контроль лифта по состоянию и временным параметрам переключения датчиков с отключением лифта при возникновении
неисправностей приводящих к выходу из строя электродвигателя главного привода, привода дверей кабины,
при проникновении посторонних лиц в шахту лифта, при обнаружении перемычки в цепи безопасности и освещения кабины,
-громкоговорящая связь пассажира лифта и диспетчера;
-обеспечение подачи сигнала при отключении сетевого питания в машинном помещении с возможностью громкоговорящей связи.

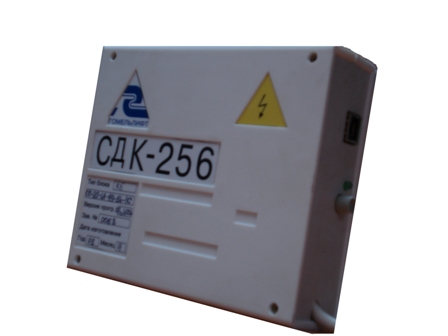

Блок линейный контроллер Ethernet (КЕ)
КЕ устанавливается в месте расположения группы лифтов и возле пульта диспетчера.
Используется для передачи информации через сеть Ethernet или сеть кабельного телевидения.
КЕ преобразует данные, получаемые по обычной двухпроводной линии связи СДК-256, в специальный зашифрованный пакет и передает его адресату,
который в свою очередь восстанавливает исходный протокол и снова выдает данные в двухпроводную линию.
Т.е. по сути, 2 КЕ заменяют участок двухпроводной линии связи,
передавая информацию по сети Ethernet друг другу. Один из контроллеров (ближний) подключается к участку линии, соединенному с пультом диспетчера,
остальные контроллеры (дальние) – к удаленным участкам линии, обслуживающим лифтовые блоки.

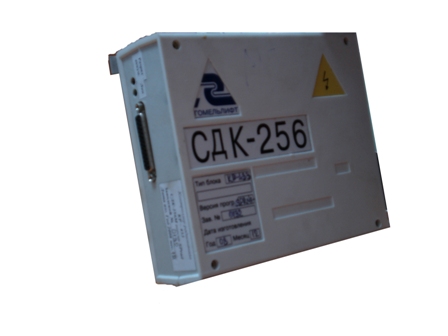

Блок линейный контроллер радиоканала КР-433 (КР)
КР устанавливается в месте расположения группы лифтов и возле пульта диспетчера.
Используется для передачи информации по маломощному узконаправленному радиоканалу 433 МГц.
КР предназначен для замены магистральных проводных (или кабельных) сетей (линий)
диспетчерской связи на лифтах других инженерных устройствах. Применяется в совместно с антенной.
Адаптер линейный
Адаптер линейный устанавливается в системном блоке компьютера, выполняющего функцию пульта диспетчера (ПД)
Основные функции ПД:
а) отображение информации о состоянии комплекса:
количество подключенных к линии лифтов;
количество отключённых лифтов по линиям;
количество лифтов с потерянной связью по линиям;
количество лифтов на ревизии по линиям.
б) определение, фиксация и отображение пиктограммой характера неисправностей, возникших в конкретном лифте в том числе:
вызов диспетчера по громкоговорящей связи (ГГС) из лифта;
пропадание любой из фаз после главного автомата;
пропадание фаз после автомата привода дверей;
пропадание питания цепей управления или сигнализации лифта;
проникновение в шахту лифта;
неисправность в цепи безопасности;
неисправность в цепи привода дверей;
неисправность в цепи главного привода лифта;
переход на питание от аккумуляторов БЛ при пропадании питающей сети (при наличии аккумуляторов в БЛ).
в) индикация состояния датчиков выбранного лифта.
г) ГГС с пассажирами лифта по требованию пассажира или по вызову диспетчера.
Приоритет при ведении разговора имеет диспетчер.
д) отключение диспетчером выбранного лифта.
е) постановка/снятие диспетчером охраны машинного помещения лифта
ж) индикация включения режима «Ревизия» на БЛ или на лифте;
з) ведение суточного, на заданный период протоколов работы лифтов и возможность документирования протоколов.
Микрофон и динамик.
Устанавливаются в посту приказов кабины лифта. Предназначены для обеспечения громкоговорящей связи между диспетчером и кабиной лифта
Плата аварии шахты
Устанавливается в станции управления лифта. Предназначена для генерирования сигнала о несанкционированном проникновении в шахту.
